Quy trình lắp đặt máy phát điện công nghiệp

Công tác chuẩn bị

    • Chuẩn bị bản vẽ lắp đặt máy phát điện bao gồm bản vẽ mặt phẳng, mặt cắt, chi tiết bệ móng máy.
    • Chuẩn bị các vật tư, vật liệu cần thiết để sử dụng trong quá trình lắp đặt.
    • Chuẩn bị máy phát điện công nghiệp.
    • Kiểm tra tổng thể các chi tiết bên ngoài của máy phát điện.
    • Chuẩn bị các các thiết bị đo điện áp.
    • Hợp đồng mua bán hàng, hợp đồng vận chuyển.
    • Hoá đơn xuất kho (VAT).
    • Mẫu biên bản nghiệm thu bàn giao thiết bị.
    • Mẫu biên bản thử tải máy phát điện.
    • Bản Vẽ Thiết Kế Lắp Đặt Máy Phát Điện

Quá trình lắp đặt

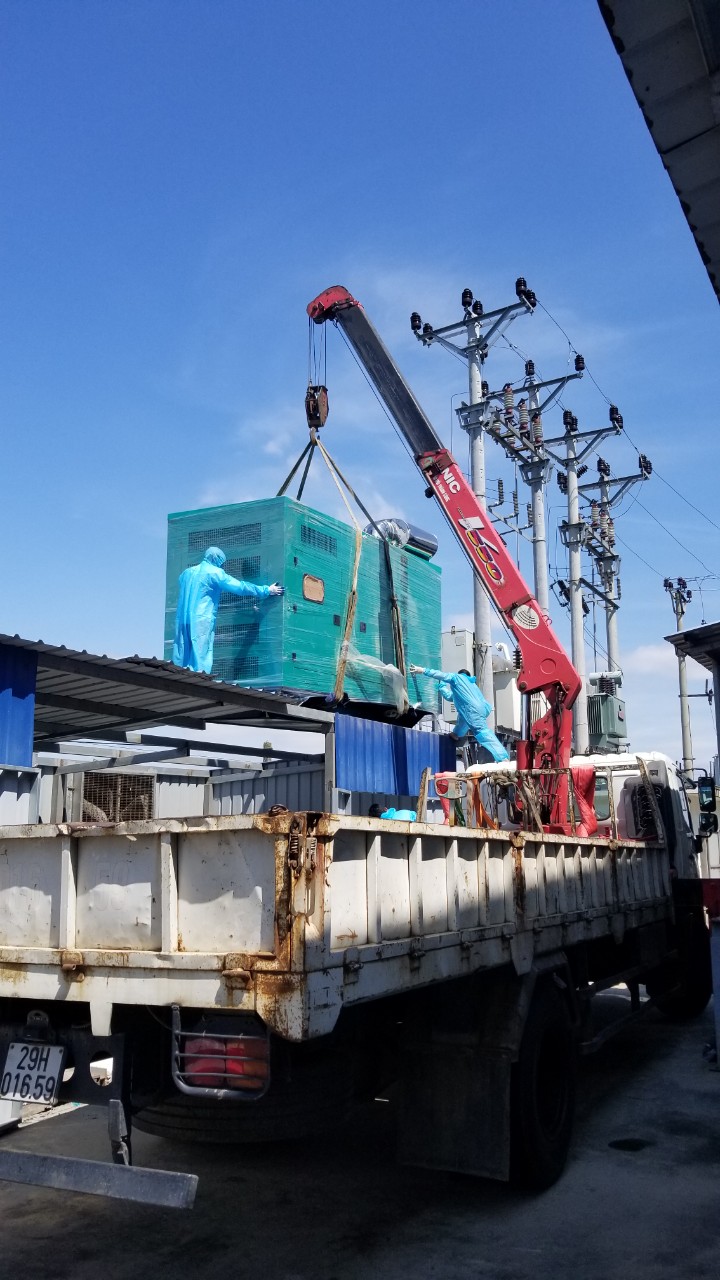

Vận chuyển máy đến công trình cần cần lắp đặt máy phát điện. Sử dụng các thiết bị chuyên dụng như palang xích để nâng máy đến vị trí cần lắp đặt.

Tiến hành lắp đặt thùng chứa nhiên liệu cho máy phát điện. Lưu ý nên lắp thùng chứa dầu cao hơn so với chiều cao máy phát điện. Nhằm hạn chế tồn đọng nhiên liệu trong thùng.

Tiến hành lắp hệ thống ống khói của máy phát điện. ống khói cần được xả ra khu vực thông thoáng, lượng khói không bị chặn lại ở nhà máy.

Lắp đặt hệ thống thông gió và cách âm cho phòng MFD.

Lắp đặt tủ điều khiển cho MFD. Lưu ý thiết bị đo và điều khiển MPD phải hiện được các thông số quan trọng như: Điện áp cung cấp, Tần số, Dòng điện cung cấp, Thời gian hoạt động.

Kết nối các hệ thống dẫn dầu, nước giải nhiệt, xả khí… vào MFĐ.

Đo điện trở cách điện và đo thông mạch đường cáp điện.

Tiến hành đấu nối đường cáp điện vào MFĐ.

Kiểm tra chạy thử

Khi đã lắp đặt hoàn tất cho máy phát điện, bước kiểm tra bạn nên thực hiện một số thao tác dưới đây.

    • Tiến hành đo và kiểm tra bình điện ắc quy máy phát điện.
    • Kiểm tra chức năng điều khiển và kết nối với mạch ngoài.
    • Kiểm tra thông mạch, cách điện hệ thống cáp, thanh cái và CB đầu nguồn
    • Tiến hành chạy thử không tải, cho máy chạy thử tải với công suất tăng dần từ 0 đến 100% và ghi lại các thông số cần thiết trong quá trình chạy.

Nghiệm thu

    • Nghiệm thu nội bộ, đạt
    • Gửi phiếu mời nghiệm thu với CĐT và TVGS, đạt
    • Chuyển giai đoạn thi công tiếp theo
