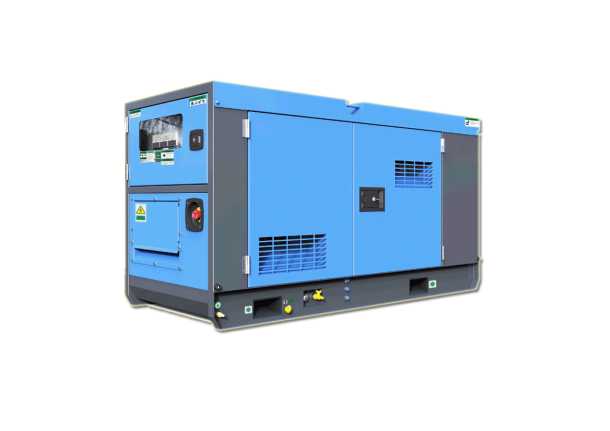

Máy phát điện ISUZU 80 KVA

THÔNG SỐ KỸ THUẬT CHUNG
Loại máy Lắp ráp
Nhãn hiệu tổ máy NH STAR
Tiêu chuẩn ISO 9001 : 2015
Model tổ máy NHI 88
Nhà sản xuất Công ty CP xây lắp và thương mại Ngân Hà
Tình trạng máy Mới 100%
Công suất liên tục 80 kVA
Công suất dự phòng 88 kVA
Tần số 50 Hz
Điện áp 220/380 V
Pha – Dây pha 3 pha – 4 dây
Hệ số công suất ( Cosφ) 0,8
Cơ cấu truyền động Trực tiếp sử dụng khớp nối, không dùng dây curoa
Số vòng quay trục chính 1500 rpm
Cơ cấu làm mát Bằng két nước kết hợp quạt gió đầu trục
Mức tiêu hao nhiên liệu (75% tải) 13,2 lít/giờ
Nhiên liệu sử dụng Dầu Diesel thông dụng
Dung tích thùng nhiên liệu 100 lít
Vỏ giảm âm (NH STAR) Thép tấm dày 2mm, sơn tĩnh điện
Độ ồn máy có vỏ giảm âm 68 db(A) cách xa máy 7m trong không gian mở
Kích thước máy có vỏ (dài x rộng x cao) 2700x1000x1500 mm
Trọng lượng 1380 kg
Điều kiện làm việc Nhiệt đới hóa
ĐỘNG CƠ
Nhãn hiệu ISUZU
Loại động cơ Diesel, 4 thì, làm mát bằng nước
Kiểu điều tốc Cơ khí – tự động theo phụ tải
Kiểu khởi động Khởi động bằng điện
Kiểu làm mát Bằng nước kết hợp quạt gió đầu trục
Kiểu truyền động Khớp nối đĩa
Số xi lanh 4 xi lanh thẳng hàng
Điều kiện làm việc Nhiệt đới hóa
ĐẦU PHÁT ĐIỆN
Nhãn hiệu NHSTAR
Kiểu đầu phát Tự kích từ bằng cuộn cấp nguồn độc lập, không chổi than, đáp ứng tải nhanh, 4 cực từ trường quay, xoay chiều, 3 pha, 4 dây.
Công suất liên tục/dự phòng 80/88 kVA
Hệ số công suất ( Cosφ) 0,8
Tần số/vòng quay 50 Hz/1500 rpm
Điện áp 220/380 V
Dao động điện áp khi tải ổn định ± 1%
Dao động tần số khi tải ổn định ± 1%
Cấp cách điện H
Pha-Dây pha 3 pha – 4 dây
Làm mát đầu phát Bằng quạt gió ly tâm thổi trực tiếp
Cấp bảo vệ cơ học IP23
Kiểu điều chỉnh điện áp Tự động điều chỉnh điện áp bằng AVR
Điều kiện làm việc Nhiệt đới hóa
HỆ THỐNG ĐIỀU KHIỂN, HIỂN THỊ & BẢO VỆ
Nhãn hiệu DEEP SEA
Bộ điều khiển Deepsea là hệ thống điều khiển, giám sát và đo đạc các thông số máy phát điện dựa trên kỹ thuật vi xử lý. Sử dụng công nghệ kỹ thuật số + mạch vi xử lý để điều khiển hoạt động của máy phát và ghi nhận các thông số của hệ thống
– Các thông số của tổ máy phát điện diesel có thể được thể hiện theo cách:

+ Hiển thị thông số bằng số và bẵng chữ thông qua màn hình tinh thể lỏng được bố trí trên mặt bảng điều khiển

+ Màn hình tinh thể lỏng hiển thị bằng chữ và số dùng Diot phát quang (LED)

– Các đèn trạng thái LED hiển thị các tình trạng của máy phát: khởi động từ xa, không tự động, cảnh báo, dừng máy

– Hệ thống khởi động thông minh điều tiết nhiên liệu một cách hợp lý nhằm giảm khói đen khi khởi động và khởi động dễ dàng khi thời tiết lạnh

– Bộ vi xử lý AUTOSTART có màn hình hiển thị với các chế độ làm việc: MANUAL (chạy bằng tay)/OFF (dừng máy)/AUTO (tự động)

– Có công tắc cài đặt lại (Reset), công tắc dừng khẩn cấp (Emergency Stop Switch)

– Bảng điều khiển được chiếu sáng bằng các dãy đèn LED điều khiển bằng phím bấm trên bảng, tự động cắt sau 1 khoảng thời gian đặt trước

Hệ thống hiển thị Bộ vi xử lý AUTOSTART có màn hình hiển thị số với các chế độ làm việc: OFF-AUTO-MANUAL (ngừng-tự động-bằng tay)
Điện áp đồng hồ vol (V)
Điện áp 3 pha (V)
Dòng điện tiêu thụ (A)
Tần số (Hz)
Thời gian chạy máy (hour)
Nhiệt độ dầu bôi trơn
Chỉ báo nhiệt độ nước làm mát (0C)
Tốc độ động cơ (RPM)
Hệ thống bảo vệ Cảnh báo và tự động dừng động cơ trong các trường hợp:
Tần số máy phát cao/thấp
Quá tải máy phát
Mức nhiên liệu thấp
Áp lực dầu bôi trơn thấp
Nhiệt độ nước làm mát cao
Mức nước làm mát thấp
Điện áp máy phát cao / thấp
Vượt tốc độ động cơ / hoặc dưới tốc độ cho phép
Lỗi khởi động
Xuất hiện lỗi ở bộ kích từ
VỎ GIẢM ÂM
Nhãn hiệu NH STAR
Vật liệu của vỏ giảm âm Làm bằng thép tấm, dầy 2 mm. Bên trong vỏ cách âm được bọc lớp bông thủy tinh cách âm đảm bảo giảm độ ồn và nhiệt độ bên trong vỏ giảm âm đến mức tối thiểu
Khung – đế máy Được thiết kế chắc chắn, thép chịu lực dầy 6mm. Sử dụng thép hình chữ U, I
Sơn mạ Vỏ được xử lý Oxy hóa và sơn tĩnh điện
Bố trí vỏ máy * Vỏ giảm âm được lắp đặt chắc chắn, có 5 cửa, 4 cửa bố trí 2 bên thân máy, một cửa có lắp kính mi ca trên bảng điều khiển để thuận tiện cho việc kiểm tra vận hành máy.
* Vỏ được thiết kế 2 ngăn riêng biệt: ngăn máy hoạt động và ngăn thoát nhiệt, kết hợp với các lưới thông gió

* 4 cửa bố trí 2 bên thân máy để vận hành, bảo trì, bảo dưỡng dễ dàng , các ngõ được bố trí thuận tiện cho việc kiểm tra và bổ xung nhiên liệu, nước làm mát dầu bôi trơn và đường cáp điện ra phụ tải

BỘ PHỤ KIỆN KÈM THEO MÁY
CB tổng Có
Bộ cao su giảm chấn Có
Bộ giảm âm Có
Nút dừng khẩn cấp Có THÔNG SỐ KỸ THUẬT CHUNG
